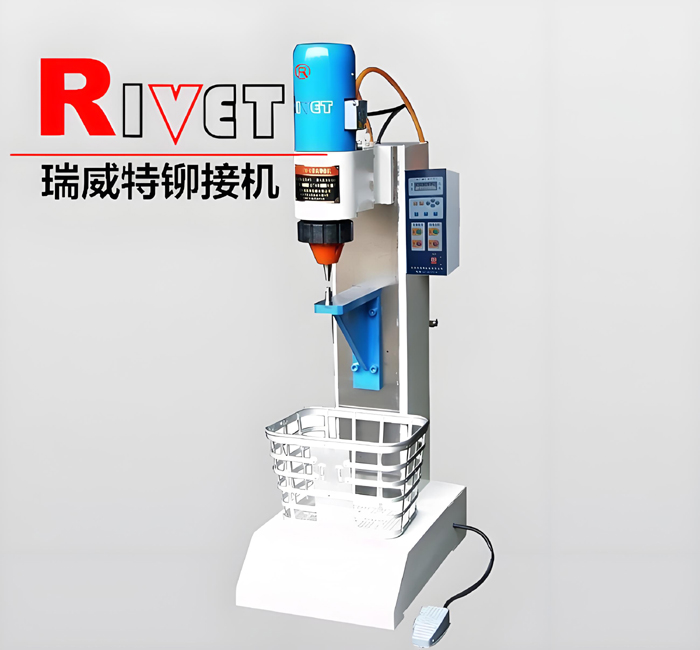

JM9 懸臂鉚接機

機器特點：

■立式懸臂設計

■可設計為升降式或固定式動力頭

■對設備喉深有要求的工件

■液壓或氣壓驅動

■壓力顯示并無級可調

■旋轉部分外罩安全防護

■可預留液動同步夾具油口

■固定式工作臺

■鉚接時間設定

■鉚接時間和鉚接計數數顯設定

■手動、自動、切換

■操作輕松方便

■可定制不同參數的專用設備

技術參數：

▲鉚接鉚釘直徑范圍               Φ2mm-Φ9mm (實心45#鋼鉚成平頭）

▲鉚接壓力                             14Kn

▲油泵允許輸出壓力              2.5MPa

▲鉚頭工作行程                      30mm

▲鉚頭到工作臺距離               根據零件尺寸要求

▲工作臺中心定位孔直徑       Φ16mm

▲喉深                                    160mm

▲鉚頭伸出長度                      標準50mm

▲工作臺尺寸                         懸臂

▲功耗                                    0.92Kw

▲液壓油牌號                         46# ISO(夏季68#）

▲油泵電機轉向                      順時針（俯視）

▲外形尺寸                             740mmx400mmx1600mm

▲機床凈重                             280Kg
