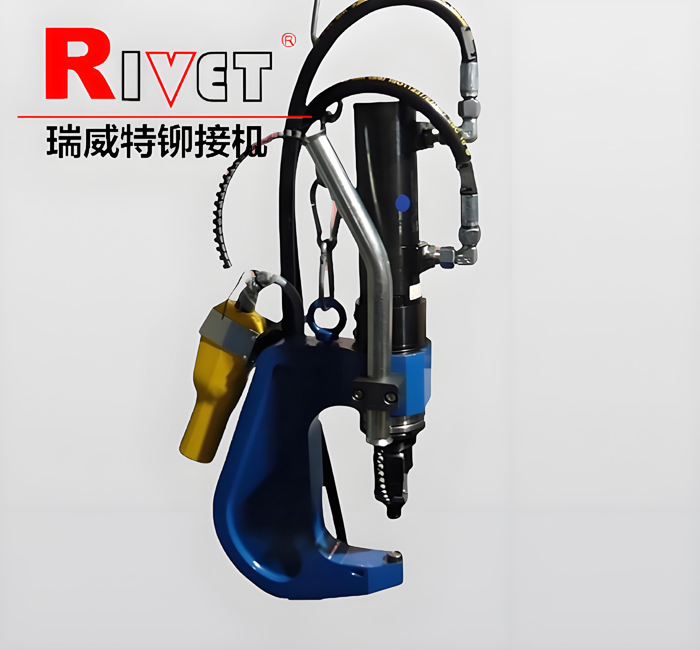

ZCM-5(自沖鉚接機）

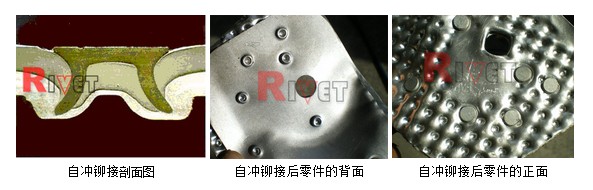

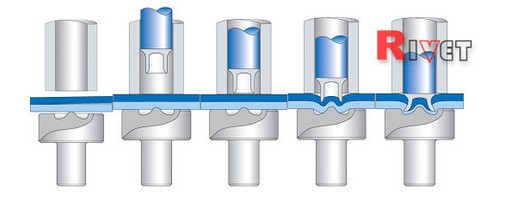

   技術原理及流程：壓邊圈**向下運動對鉚接材料進行預壓緊，以防止材料在鉚釘?shù)淖饔昧ο孪虬寄?nèi)流動，而后沖頭向下運動推動鉚釘向下刺穿上層材料。在凹模與沖頭的共同作用下鉚釘尾部在下層金屬中張開形成喇叭口形狀以便鎖止，達到連接目的。鉚接兩層相同金屬材料時，較厚的放在下層；鉚接兩層不同金屬材料時，將塑的材料放在下層；鉚接金屬與非金屬材料時，將金屬材料放在下層。

主要特點：

■無需預先打孔，無廢料，無鐵屑產生

■自沖鉚鉚接允許帶有非金屬夾層的材料進行鉚接；

■自沖鉚鉚接點沒有熱應力集中，不會破壞材料表面鍍層

■自沖鉚鉚接點是利用特定模具沖壓成型，鉚接穩定

■通過檢測鉚接點外形幾何尺寸可以簡便地進行鉚接質量判定，還可以實現無損傷檢測；

■ 自沖鉚鉚接設備可以集成多點鉚接于一個沖程內完成

■自沖鉚鉚接設備能耗低，沒有煙塵排放，沒有噪音污染

■在設備的一個沖程內完成鉚接！工序簡單，節省人工成本

■不損傷連接點出工作的鍍層或涂層，無須后序噴漆、電鍍

技術參數：

▲壓力                      50Kn

▲工作壓力                 31.5Mpa

▲鉚接頻率                 15-25次/分

▲額定流量                 18升/分

▲喉深                      80mm

▲開口尺寸                 30mm  **60mm

▲功率                     4Kw

▲鉗體重量                  20Kg

▲機器重量                  180Kg

▲油箱容量                  100升

▲控制方式                  手柄

▲壓力顯示                  有

▲平衡器                    有
