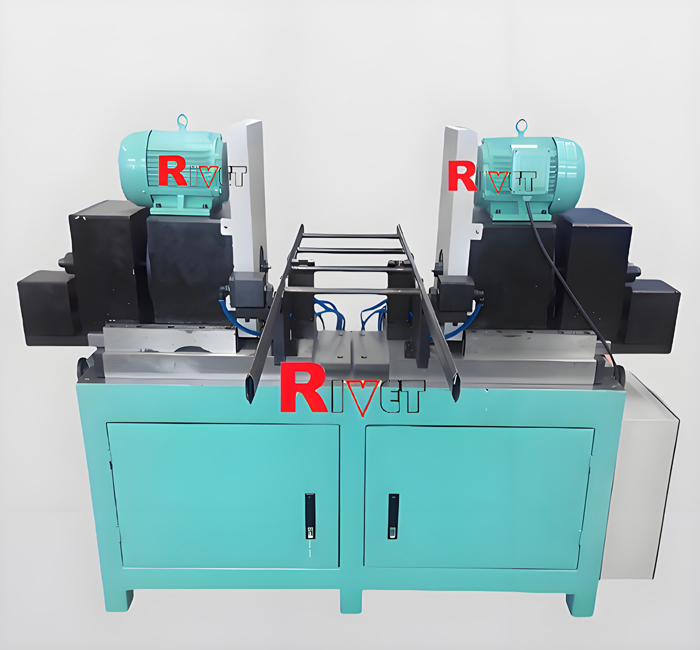

XYJ (鋼管梯子漲牙機-旋牙機）

  武漢瑞威特機械有限公司的產品不斷更新與發展，近年來利用自己的鉚接技術先后開發出二十多款梯子鉚接機及梯子生產機加工設備。其各種梯子鉚接機設備涵蓋了目前外市場是能見到的所有梯子設備，此鋼管梯外徑20mm,內徑12mm,壁厚1.5mm.

      本機床是電纜梯架旋牙的專機，有手動、自動兩種工作方式.當機床調試、調整時，將轉換開關轉在手動狀態，先不啟動主軸電機，放上穿裝好了的電纜梯架，轉動調整手輪，使鋼管露出合適鉚接量（4.5-5mm），鎖緊導軌板。按下旋牙頭進/退開關，使滑臺前進，旋牙頭進入鋼管，調整螺釘，確定起牙位置，關斷旋牙頭進/退開關，使滑臺退回到位，啟動主軸電機，定位缸進/退開關打通，夾緊缸升/降開關打通，旋牙頭進/退打通，將旋牙微調螺母進給量調到旋壓值（***靠近氣缸），旋牙缸進/退開關打通，觀看旋牙的效果，逐漸加大進給量，直到成形效果達到要求，鎖死進給微調螺母，先關斷旋牙進/退開關，再關斷旋牙頭進/退開關，然后關斷定位缸進/退，夾緊缸升/降開關，調整完畢。將轉換開關轉到自動，放上穿裝好的電纜梯架，按下旋牙啟動，則自動實現對中、鎖緊、滑臺前進，旋牙成形?；_(tái)退回，松開鎖緊對中人工移動一個步距，再按下旋牙啟動，則又實現一個旋牙成形。

主要技術參數：

? 電機型號/功率               MN2-100L-6/1.5KW

? 使用空氣壓力                0.7MPa

? 鉚接寬度                    200-800mm

? 鉚接跨距                    250mm

? 旋牙鋼管內徑                Φ8mm-Φ40mm

? 旋牙厚度                    0.5mm-3mm

?  旋牙材料                    鋼管、不銹鋼管，鍍鋅鋼管等

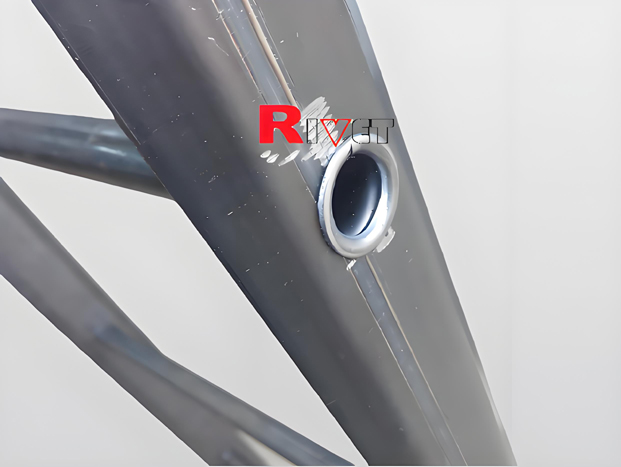

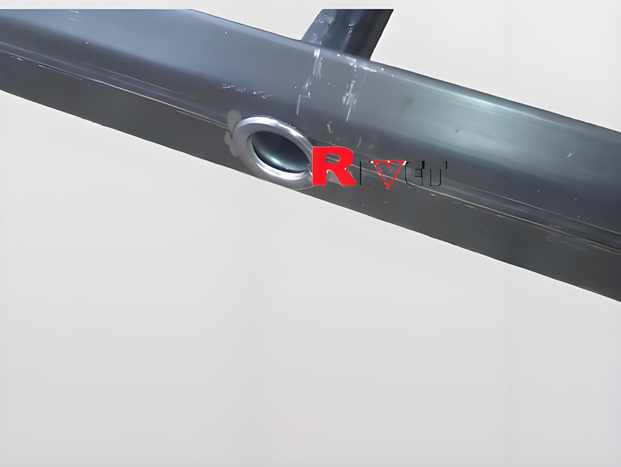

加工后樣品
