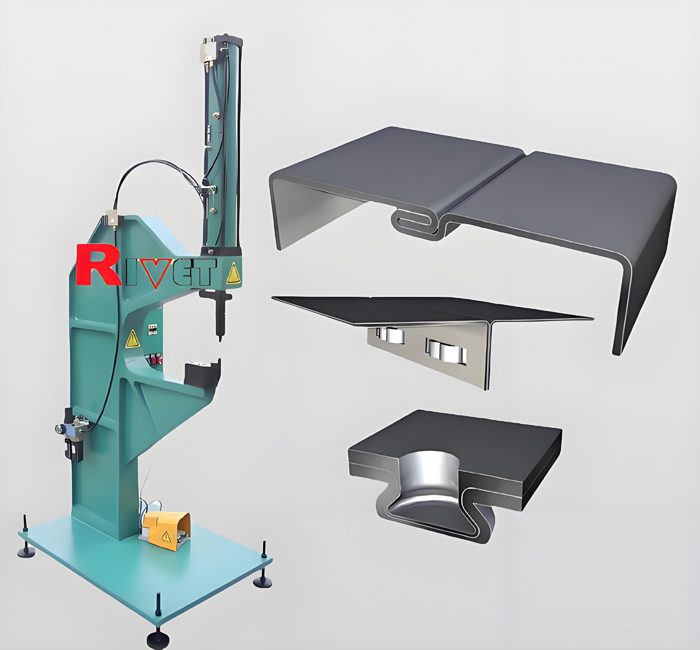

"C"-型氣壓增壓無鉚釘鉚接機

       設備機身采用鑄鋼結構，保證用戶模具安裝空間。設備工作無振動無沖擊，改善工作環境。氣液增壓缸工作時具有軟到位功能，保護模具不受沖擊，模具使用壽命長，提高產品合格率。

  電器采用繼電器邏輯電路控制，純壓縮空氣驅動系統。由腳踏開關控制設備動作，電接點壓力表控制鉚接質量及上模返程，并具有力行程自鎖功能。

     工件安放到位后，踩下腳踏開關，活塞下行，在快進行程（即空行程），上?？焖傩×Φ轿?，與工件無沖擊軟接觸。在此快行程中的任意位置松開腳踏開關，上模卻自動返程，以此保護模具及操作安全。上模接觸到工件，增力缸即自動轉為力行程進行鉚壓加工，同時系統自鎖（此時無論是否松開腳踏開關，上模都不會返程）。當工件鉚壓力達到設定值，表示鉚壓質量合格，則電接點壓力表動作，控制上模自動返程。若鉚壓力達不到要求，則鉚壓不合格，上模則不返程，此時需按急停按鈕開關，并由此提醒操作者檢查原因，以此控制加工質量。

主要技術參數:

?結構形式                  "C"-形、立式

?壓力                      100Kn

?總行程                    75mm

?力行程                    10mm

?頻率                                                          14-25次/分

?鉚接厚度                   4mm/鍍鋅板

?功耗                      0.65Kw

?氣源要求                   5-6kgf/cm2
